Aislador de pin y line post
Aislador de pin y line post
Aislador de pin y line post
Aislador de pin y line post

Aisladores compuestos de pin y line post de 10 kV a 132 kV

Tensión nominal: 10 kV, 11 kV, 15 kV, 22 kV, 25 kV, 33 kV, 35 kV, 36 kV, 69 kV, 132 kV

Tipo de acople: tipo de amarre superior, tipo de grapas horizontal, tipo de grapas vertical...

Estándar internacional: IEC61952, IEC62217, ANSI 29.11, ANSI 29.17, ANSI 29.18

Material: HTV goma de silicona, varilla de fibra de vidrio, acople terminales de acero forjado

Enviar Mensaje

Producto Introducción

Los aisladores compuestos de pin son del tipo con amarre en la parte superior y los aisladores de line post compuesto con grapas pueden sujetar el conductor de manera horizontal o vertical.

  Los aisladores de line post o pin son de tipo antiperforación y se utilizan en líneas de distribución de 10 kV a 36 kV y líneas de transmisión de 66 kV a 132 kV. El peso ligero y mejor rendimiento eléctrico hacen que los aisladores de line post compuestos sean una buena opción. En líneas de 66 kV a 132 kV, los aisladores pueden estar compuestos de 1 a 3 partes.

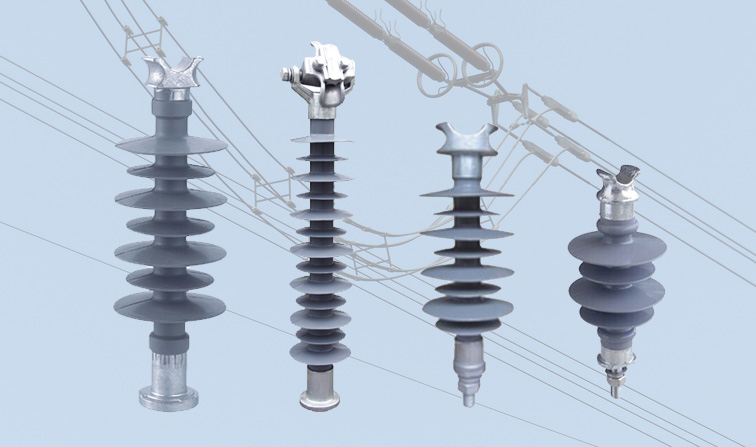

  El accesorio de base para el aislador compuesto de pin puede ser una tapa con spindle como un todo o el spindle puede estar atornillado a la tapa. El accesorio superior normalmente está hecho de acero, lo que puede reducir la interferencia de radio. También podemos hacer el accesorio superior con otro material polimérico como HDPE o nailon.

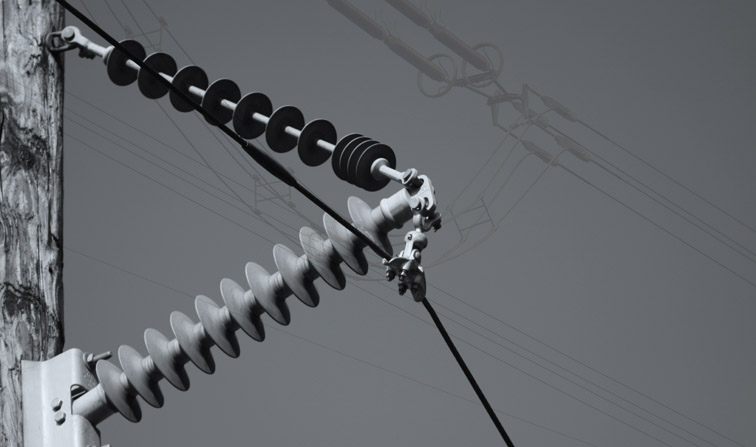

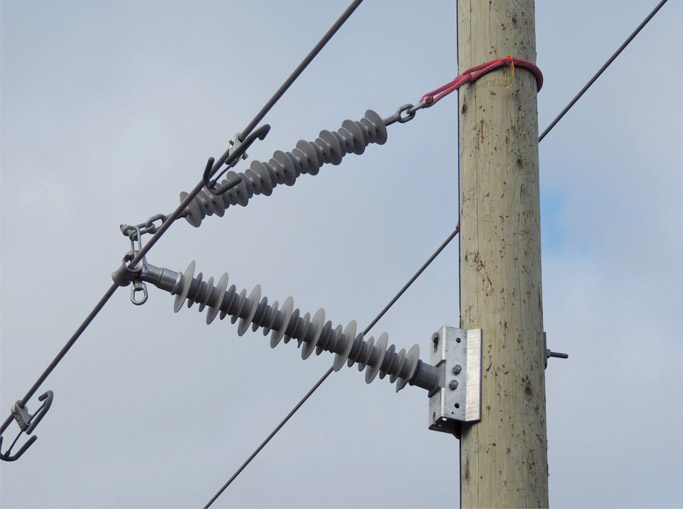

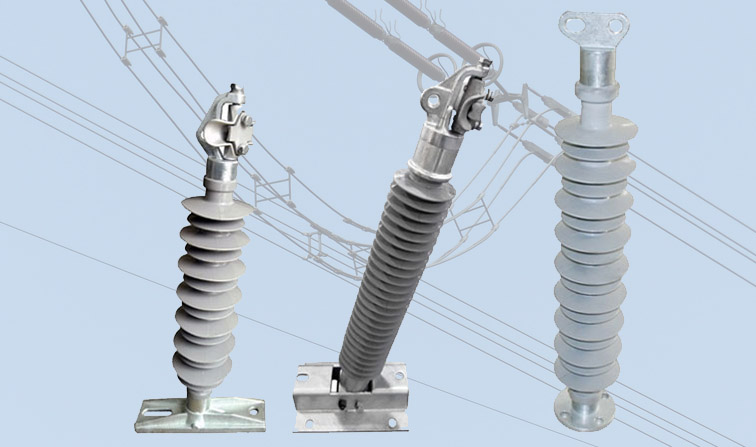

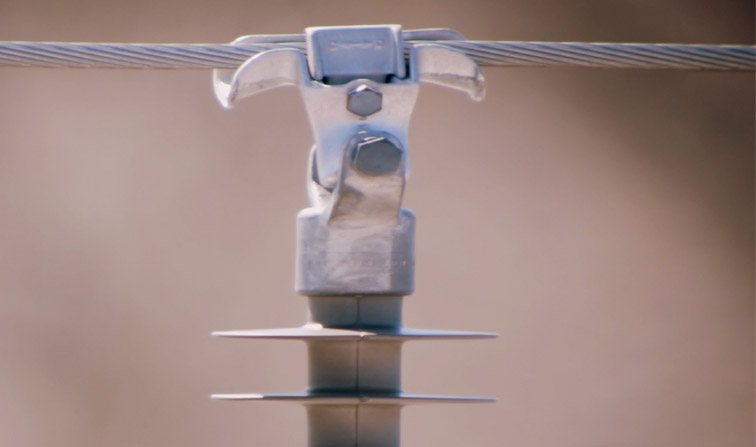

  Los aisladores compuestos de line post utilizan un accesorio de base plano o curvo para ensamblarse directamente en los postes eléctricos, y la grapas superior puede sujetar el conductor directamente, ahorrando otros accesorios de línea. Los aisladores se pueden fabricar en forma horizontal o vertical, el tipo de accesorio de aislador se puede diseñar según los requisitos de los usuarios finales.

pin and line post insulator

Producto Parámetros

Puede proporcionarnos los siguientes parámetros importantes, podemos elegir nuestros aisladores actuales para usted de acuerdo con los parámetros o abrir nuevos moldes para proporcionar aisladores exactos.

Parámetros esenciales para aisladores compuestos de pin o line post:



> Voltaje del sistema o nominal

> Distancia de fuga

> Distancia de arco seco si importante

> Longitud de sección si es importante

> Carga en voladizo especificada

> Tipos de accesorios de acople

> Dimensiones de montaje de los accesorios de acople



Además de lo anterior, se necesitan otros requisitos especiales por parte del usuario final.

Embalaje: cajas de cartón o de madera con palés, apto para transporte marítimo o aéreo.

Ciclo de producción: 30-45 días
