El núcleo de fibra de vidrio es un componente importante de los aisladores compuestos. Los aisladores compuestos constan de varillas centrales internas y carcasas externas de caucho de silicona, excepto los accesorios metálicos en ambos
extremos. La varilla con núcleo de fibra de vidrio (barra con núcleo de GFRP) se utiliza principalmente para soportar fuerza mecánica.
La producción de núcleos de aisladores compuestos involucra diversos materiales y técnicas, y los siguientes son los pasos básicos involucrados:
Impregnación: La fibra de vidrio se impregna con una mezcla de resina epoxi en estado de vacío o bajo una presión positiva de 4 MPa en el impregnador.
Preformado: La fibra de vidrio impregnada se preforma a través de un molde de conformado de una sola vez.
Devanado secundario: La fibra de vidrio impregnada con una mezcla de resina epoxi se enrolla nuevamente sobre la superficie de la fibra de vidrio preformada en un ángulo de +35 grados con respecto al eje.
Moldeo secundario: la fibra de vidrio después del bobinado secundario se forma a través de un molde de moldeo secundario para asegurar un espesor de ≥5 mm.
Tercer devanado: La fibra de vidrio impregnada con una mezcla de resina epoxi se enrolla nuevamente sobre la superficie de la fibra de vidrio moldeada secundaria en un ángulo de -35 grados con respecto al eje.
Moldeo final: La fibra de vidrio después del tercer devanado se forma a través de un molde de moldeo final para asegurar un espesor de ≥5 mm.
Curado: La fibra de vidrio finalmente moldeada se coloca en una caja de curado a alta temperatura y se cura a una temperatura de 150°C – 160°C para formar la varilla central.
Extracción: Utilizando una máquina de tracción, la varilla central curada se extrae de la caja de curado a alta temperatura, completando la preparación de la varilla central para aisladores compuestos.
La ventaja de los aisladores compuestos de fibra de vidrio es:
Resistente a la corrosión
Peso ligero
Retardante de fuego
Alto aislamiento
ultravioleta Resistente
Antiestático, etc.

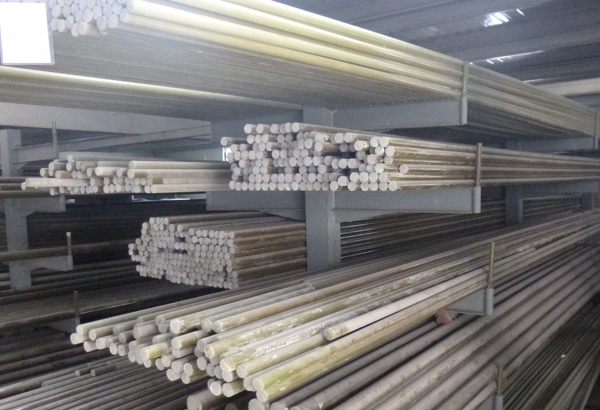

Tipos de varillas con núcleo de fibra de vidrio:
Para aisladores compuestos de suspensión o tensión (Diámetro 16 mm – 40 mm)
Para aisladores de pasador compuesto (diámetro 24 mm—60 mm)
Para aisladores de brazo transversal compuesto (diámetro 30 mm – 80 mm)
Para aislador de poste compuesto (diámetro 40 mm – 130 mm)
