Normalmente, la clase de voltaje de una línea eléctrica se puede dividir en 10 kV, 35 kV, 110 kV, 220 kV, 500 kV de ultraalta tensión, ±800 kV de ultraalta tensión.
En nuestra vida, también veremos distintas alturas y formas de líneas de transmisión y torres, así que, ¿cómo distinguimos la clase de voltaje?
Las torres generalmente erigen líneas de alta tensión, que son de 35 kV o más; los postes individuales erigen principalmente líneas de media y baja tensión, generalmente de 10 kV o menos.
La DC solo tiene polos positivos y negativos; la AC tiene tres fases, con tres o seis cables (seis cables en la misma torre son líneas de doble circuito en la misma torre).
¿Cuál es el número de divisiones de cable? Como sugiere el nombre, el cable dividido consiste en unir varios haces de cables para reemplazar el cable original con el fin de suprimir la descarga de corona, optimizar los parámetros de la línea y mejorar la capacidad de transmisión de la línea y la estabilidad del funcionamiento del sistema eléctrico.
La situación de división de las líneas de transmisión de AC es la siguiente:

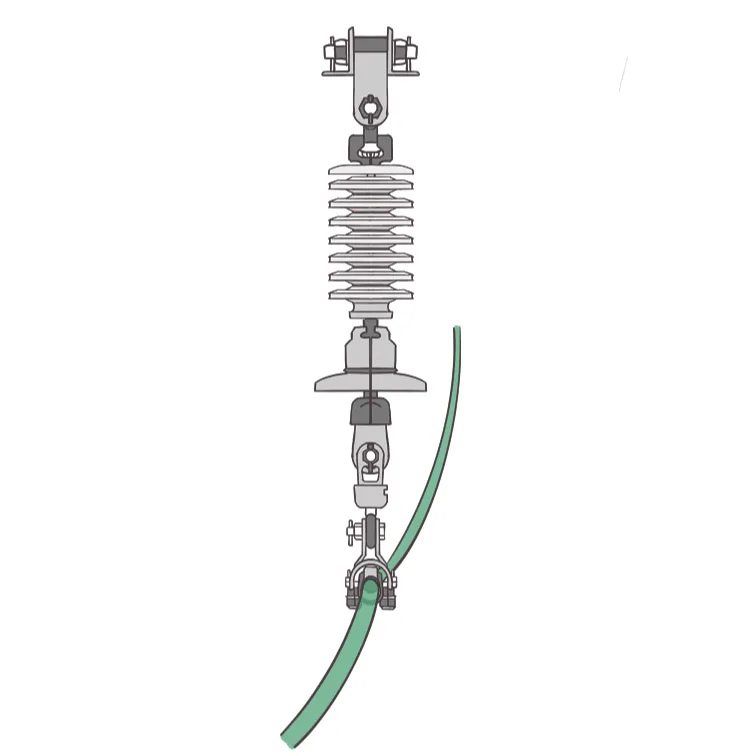

Conductores de una sola división:La clase de voltaje es generalmente de 110 kV, 35 kV y menos. Algunas líneas de 220 kV también utilizan conductores de una sola división.

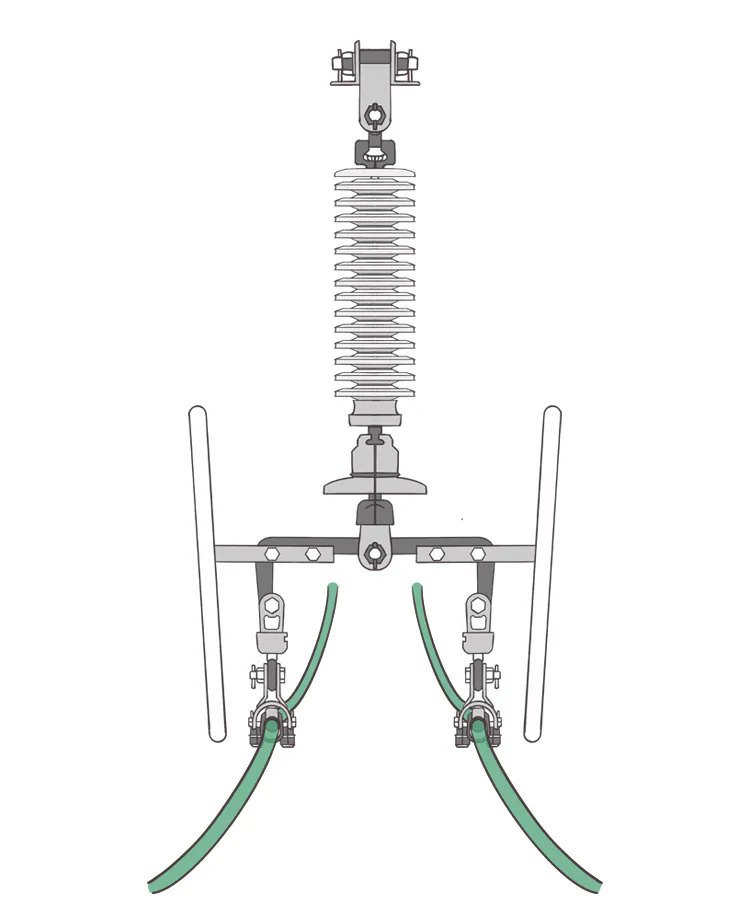

Conductores de dos divisiones:La clase de voltaje es de 220 kV o 330 kV, y las líneas de transmisión de 330 kV actualmente solo se construyen en la región noroeste, por lo que en Sichuan, el nivel de voltaje de los dos cables divididos es de 220 kV.

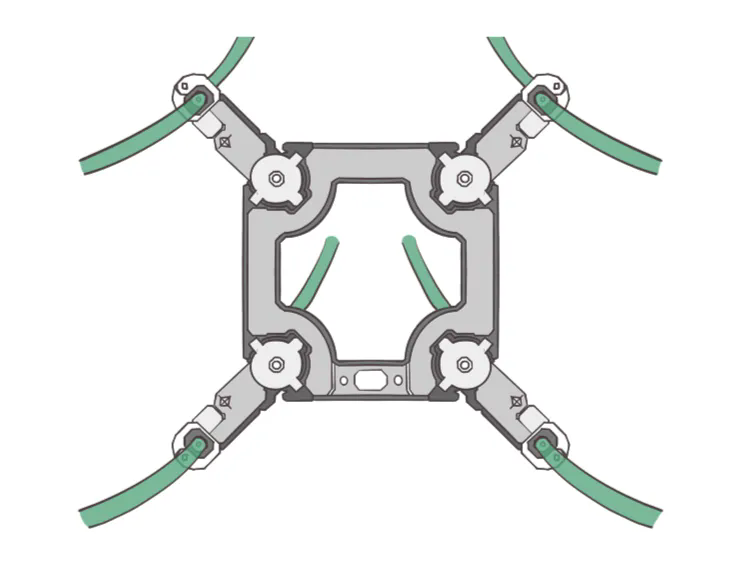

Conductores de cuatro divisiones: La clase de voltaje es de 500 kV

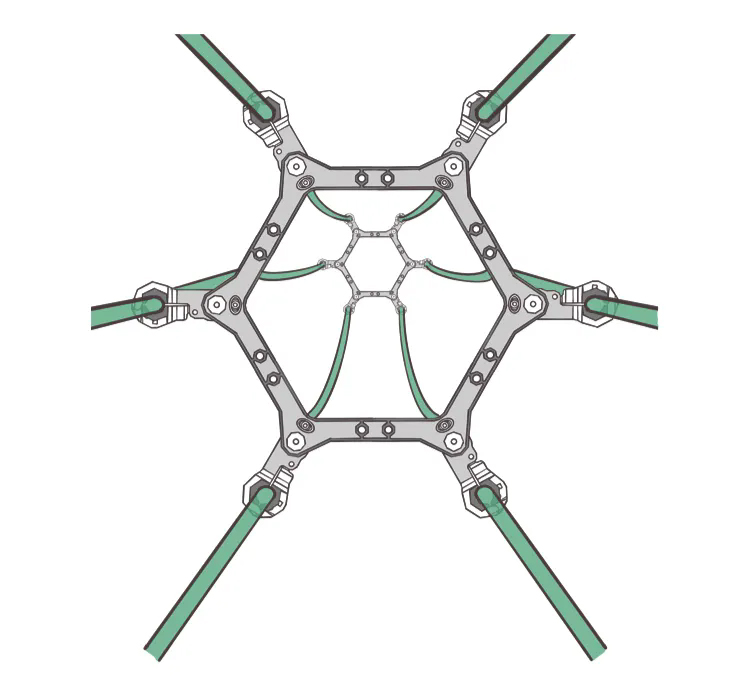

Conductores de seis divisiones: El nivel de voltaje es generalmente de 750 kV. Actualmente, solo en la región noroeste se han construido líneas de transmisión con un nivel de tensión de 750 kV.
La situación de división de las líneas de transmisión de DC es la siguiente:

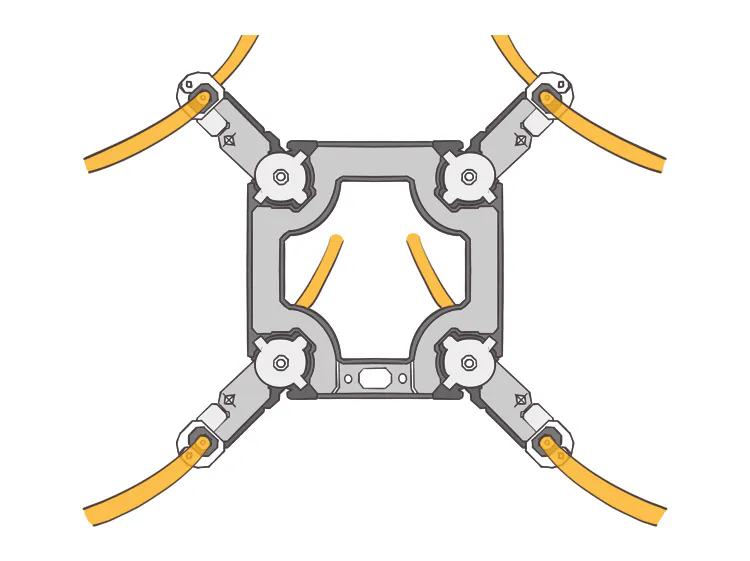

Cuatro conductores divididos: la clase de tensión es ±500 kV

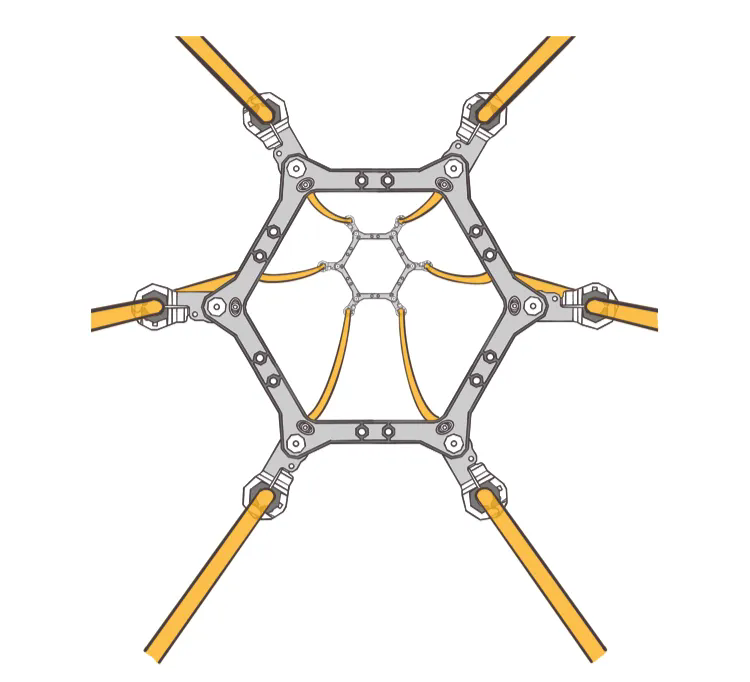

Seis conductores divididos: la clase de tensión es ±800 kV
