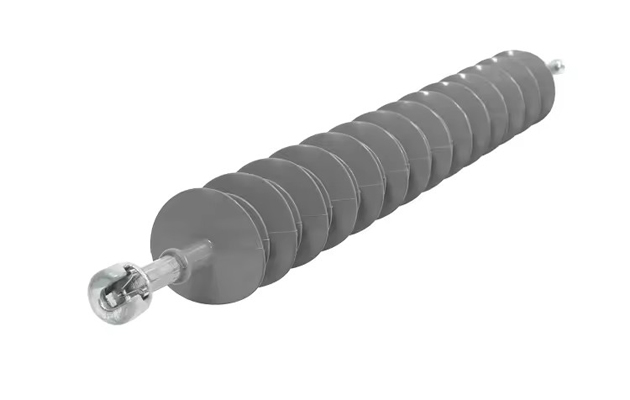

Aplicaciones de los aisladores de suspensión compuestos de 132 kV
Los aisladores de suspensión compuestos de 132 kV se utilizan principalmente en líneas de transmisión de alto voltaje para soportar conductores mientras los aíslan eléctricamente del suelo o de las estructuras de soporte. Su construcción compuesta, que generalmente consiste en un núcleo de fibra de vidrio cubierto con láminas de caucho de silicona, proporciona un excelente aislamiento eléctrico y resistencia mecánica. Esto los hace ideales para su uso en áreas con duras condiciones ambientales, como regiones costeras con alta contaminación salina, áreas industriales con contaminación y regiones propensas a condiciones climáticas extremas.
La naturaleza liviana de los aisladores compuestos reduce la carga en las estructuras de soporte, lo que los hace más fáciles de instalar y mantener en comparación con los aisladores tradicionales de porcelana o vidrio. Además, suspropiedades hidrófobas ayudan a prevenir la formación de películas de agua conductoras, lo que reduce el riesgo de descargas disruptivas y mejora la confiabilidad general del sistema.
Accesorios para aisladores de suspensión compuestos de 132 kV
Para garantizar una instalación y un rendimiento adecuados, los aisladores de suspensión compuestos de 132 kV generalmente están equipados con una variedad de accesorios. Estos accesorios incluyen:
Enlaces de rótula: se utilizan comúnmente para conectar el aislador a la torre o al poste. El diseño de rótula permite flexibilidad y facilidad de instalación, lo que permite adaptarse a desalineaciones leves y reducir la tensión mecánica en el aislador.
Placas de horquilla: las placas de horquilla se utilizan para conectar el aislador al conductor. Proporcionan un punto de sujeción seguro y distribuyen la carga mecánica de manera uniforme en todo el aislador. Las placas de horquilla suelen estar hechas de acero o aluminio de alta resistencia para soportar la tensión y el peso del conductor.
Enlaces de horquilla y lengüeta: estos accesorios se utilizan en situaciones en las que se requiere una conexión más rígida. El diseño de horquilla y lengüeta proporciona una conexión fuerte y estable, lo que lo hace adecuado para aplicaciones con cargas mecánicas elevadas.
Anillos de corona: los anillos de corona a veces se instalan en el extremo de alto voltaje del aislador para controlar la distribución del campo eléctrico y reducir el riesgo de descarga de corona. Esto es particularmente importante en aplicaciones de alto voltaje donde la descarga de corona puede provocar pérdida de energía y daños en el equipo.
Anillos de nivelación: Los anillos de nivelación se utilizan para mejorar la distribución de voltaje a lo largo de la cadena de aisladores, lo que reduce el riesgo de descargas disruptivas y mejora el rendimiento general del aislador.
Conclusión
Los aisladores de suspensión compuestos de 132 kV son un componente fundamental en los sistemas de transmisión de alto voltaje modernos, que ofrecen un excelente rendimiento eléctrico y mecánico en una amplia gama de condiciones ambientales. El diseño liviano de este tipo de aislador, combinado con materiales y accesorios avanzados, los convierte en una opción confiable para colgar conductores y garantizar el funcionamiento seguro y eficiente de las redes eléctricas. Con los accesorios adecuados, como eslabones de rótula, placas de horquilla y anillos de corona, estos aisladores se pueden adaptar para satisfacer las necesidades específicas de cualquier aplicación de alto voltaje.
